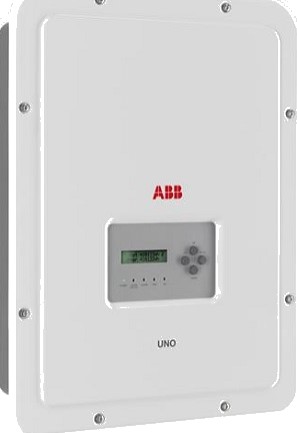

Ο μονοφασικός διασυνδεδεμένος αντιστροφέας (string inverter) ABB UNO-DM-4.6-TL-PLUS-SB είναι ιδανικός για φωτοβολταϊκό πακέτο net metering αυτοπαραγωγής 4,6kW και διαθέτει ενσωματωμένο DC διακόπτη.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων.

Παράδειγμα

• Μονοφασικό φωτοβολταϊκό σύστημα net metering ισχύος 4,6kW_p σε δίρριχτη στέγη
• 2 string, ένα σε κάθε προσανατολισμό της στέγης, από 8 πάνελ των 285W_p στις 2 MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 6.900 kWh περίπου.

Είσοδος (DC)

Μέγιστη ισχύς εισόδου για κάθε MPPT : 3.000W_p

Ονομαστική DC ισχύς εισόδου (φωτοβολταϊκού συνολικά) : 4.750W_p

Μέγιστη τάση εισόδου : 600V

Εύρος τάσεων λειτουργίας : 0,7×Τάση εκκίνησης έως 580V

Ονομαστική τάση λειτουργίας : 360V

Ελάχιστη τάση εισόδου : 90V

Τάση εκκίνησης : 200V (προσαρμόσιμη από 120 έως 350V)

Εύρος τάσεων για παράλληλη διαμόρφωση των MPPT εισόδων : 150-530V

Περιορισμός ισχύος εισόδου για κάθε MPPT είσοδο με ανεξάρτητη διαμόρφωσή τους : 3000W [190V≤VMPPT≤530V], 3000W [90V≤VMPPT≤530V]

Αριθμός MPPT εισόδων : 2

Μέγιστο ρεύμα εισόδου για κάθε MPPT είσοδο/συνολικό : 16Α/32Α

Μέγιστο ρεύμα βραχυκύκλωσης για κάθε MPPT είσοδο : 20Α

Έξοδος (AC)

Μέγιστη φαινόμενη ισχύς : 4.600VA

Μέγιστη ενεργός ισχύς : 4.600W

Τάση : 230V

Εύρος τάσης λειτουργίας : 180-264V

Συχνότητα : 50±3Hz

Μέγιστο ρεύμα : 20A

Ολική αρμονική παραμόρφωση ρεύματος (THD) : ≤3,5%

Μέγιστος βαθμός απόδοσης : 97%

Διαστάσεις : 553×418×175mm

Βάρος : 15kg

Βαθμός προστασίας από περιβαλλοντικές συνθήκες : IP65

Εύρος θερμοκρασιών λειτουργίας : -25^oC έως +60^οC

Με ενσωματωμένο DC διακόπτη
