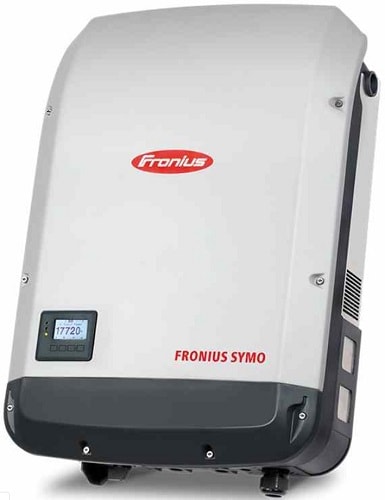

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (grid-connected inverter) Fronius Symo 10.0-3-M είναι ιδανικός για φωτοβολταϊκό πακέτο net metering ιδιοκατανάλωσης 10kW.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων

Δυνατότητα σύνδεσης 3 string ανά MPPT είσοδο

Παράδειγμα εφαρμογής 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 10kW_p σε ταράτσα
• 2 string από 18 πάνελ των 285W_p στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 15.000 kWh περίπου

Παράδειγμα εφαρμογής 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 10kW_p σε δίρριχτη στέγη
• 2 string από 17 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό της στέγης, στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 15.000 kWh περίπου

Παράδειγμα εφαρμογής 3^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 20kW_p σε τετράριχτη στέγη – χρήση 2 SMA STP 10000TL, 4 MPPTs
• 4 string από 17 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό της στέγης, στις 4 MPPT εισόδους των 2 inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 30.000 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς φωτοβολταϊκού : 15.000W_p

Μέγιστη τάση εισόδου : 1.000V

Εύρος MPPT τάσεων λειτουργίας : 270-800V

Ονομαστική τάση λειτουργίας : 600V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 200V

Αριθμός MPPT εισόδων : 2 (A,B)

Αριθμός string ανά MPPT είσοδο : 3

Μέγιστο ρεύμα εισόδου : 27A (είσοδος Α), 16,5Α (είσοδος B)

Μέγιστο ρεύμα βραχυκύκλωσης : 40,5A (είσοδος Α), 24,8Α (είσοδος Β)

Έξοδος (AC)

Ονομαστική ισχύς : 10.000W

Μέγιστη ισχύς : 10.000VA

Τάση : 400V

Συχνότητα : 50±5Hz

Ονομαστικό ρεύμα : 14,4A

Συντελεστής ισχύος : ±0,8

Μέγιστος βαθμός απόδοσης : 98%

Χωρίς μετασχηματιστή απομόνωσης

Ολική αρμονική παραμόρφωση ρεύματος (THD) : 1,8%

Διαστάσεις : 725×510×225mm

Βάρος : 34,8kg

Βαθμός προστασίας : IP66

Εύρος θερμοκρασιών λειτουργίας : -40^oC έως +60^οC
