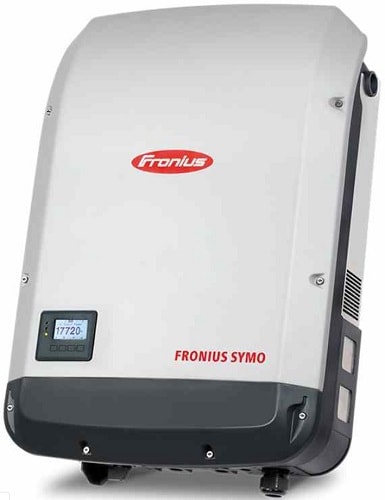

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (grid-tied inverter) Fronius Symo 12.5-3-M είναι ιδανικός για φωτοβολταϊκό πακέτο net metering συμψηφισμού παραγόμενης καταναλισκόμενης ενέργειας 12,5kW.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων

Δυνατότητα σύνδεσης 3 string ανά MPPT είσοδο

Παράδειγμα εφαρμογής 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12,5kW_p σε ταράτσα
• 2 string από 20 πάνελ των 310W_p στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.750 kWh περίπου

Παράδειγμα εφαρμογής 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12,5kW_p σε δίρριχτη στέγη
• 2 string από 20 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό της στέγης, στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.750 kWh περίπου

Παράδειγμα εφαρμογής 3^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 25kW_p σε τετράριχτη στέγη – χρήση 2 ABB PVI-12.5-TL-OUTD, 4 MPPTs
• 4 string από 20 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό της στέγης, στις 4 MPPT εισόδους των 2 inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 37.500 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς φωτοβολταϊκού : 18.800W_p

Μέγιστη τάση εισόδου : 1.000V

Εύρος MPPT τάσεων λειτουργίας : 320-800V

Ονομαστική τάση λειτουργίας : 600V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 200V

Αριθμός MPPT εισόδων : 2 (A,B)

Αριθμός string ανά MPPT είσοδο : 3

Μέγιστο ρεύμα εισόδου : 27A (είσοδος Α), 16,5Α (είσοδος B)

Μέγιστο ρεύμα βραχυκύκλωσης : 40,5A (είσοδος Α), 24,8Α (είσοδος Β)

Έξοδος (AC)

Ονομαστική ισχύς : 12.500W

Μέγιστη ισχύς : 12.500VA

Τάση : 400V

Συχνότητα : 50±5Hz

Ονομαστικό ρεύμα : 18A

Συντελεστής ισχύος : ±0,8

Μέγιστος βαθμός απόδοσης : 98%

Χωρίς μετασχηματιστή απομόνωσης

Ολική αρμονική παραμόρφωση ρεύματος (THD) : 2%

Διαστάσεις : 725×510×225mm

Βάρος : 34,8kg

Βαθμός προστασίας : IP66

Εύρος θερμοκρασιών λειτουργίας : -40^oC έως +60^οC
