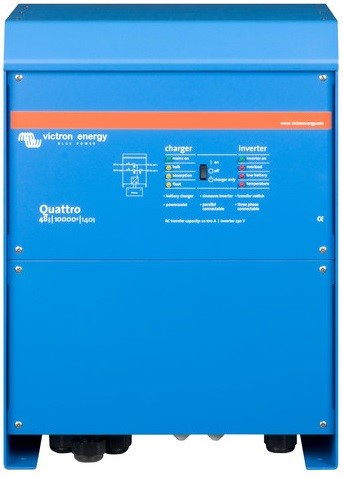

Ο αντιστροφέας/φορτιστής μπαταριών καθαρού ημιτόνου Victron Quattro 48/10000/140-100/100 είναι ιδανικός για αυτόνομο φωτοβολταϊκό πακέτο με μπαταρία στα 48V, σηκώνει συνολικό φορτίο 8kW (inverter λειτουργία) και φορτίζει τη μπαταρία από γεννήτρια/ΔΕΗ με 140A DC έχοντας δύο AC εισόδους των 100Α (charger λειτουργία, το υπόλοιπο ρεύμα περνάει στο φορτίο).
Είναι κατάλληλος για ηλεκτροδότηση μόνιμης κατοικίας, επιχείρησης ή οποιουδήποτε συνολικού φορτίου 8.000W. Για παράδειγμα, ηλεκτροδοτεί μόνιμη κατοικία χωρίς σύνδεση με τη ΔΕΗ, όπου μπορούν να λειτουργήσουν ταυτόχρονα:

• Ψυγείο
• Φωτισμός
• Τηλεόραση
• Laptop
• Άλλες μικρές ηλεκτρονικές συσκευές
• Κλιματιστικό 9.000BTU/h
• Φούρνος
• Πλυντήριο ρούχων/πλυντήριο πιάτων/ένα μάτι εστίας

Είναι ταυτόχρονα και φορτιστής (charger) των μπαταριών από AC πηγή, που μπορεί να είναι γεννήτρια υγρών καυσίμων ή το δίκτυο της ΔΕΗ. Η σύνδεση με το δίκτυο της ΔΕΗ μπορεί και να παραμείνει, ώστε να έχουμε υβριδικό αυτόνομο φωτοβολταϊκό σύστημα. Ο Quattro προγραμματίζεται (μέσω υπολογιστή, αντάπτορα Victron MK2/ΜΚ3 και της εφαρμογής VE.Configure) να μεταβαίνει από τη λειτουργία inverter στη λειτουργία charger όταν η μπαταρία πέφτει κάτω από μία τιμή τάσης – βάθος εκφόρτισης. Ο αντιστροφέας έχει δυνατότητα για αυτόματη εκκίνηση της γεννήτριας.

Συνδυάζεται ιδανικά με:

• 24 (8 παράλληλες τριάδες μοιραζόμενες σε 2 ρυθμιστές φόρτισης) φωτοβολταϊκά πάνελ των 280/285W_p για ημερήσια παραγωγή έως 36kWh
• 24 2βολτες μπαταρίες RES SOPzS 1380Ah@C120 (ή RES SOPzV 1360Ah@C120) για 2-3 μέρες αυτονομίας το χειμώνα
• 2 ρυθμιστές φόρτισης Victron BlueSolar MPPT 150V/70A

έως και με

• 42 (14 παράλληλες τριάδες μοιραζόμενες σε 2 ρυθμιστές φόρτισης) φωτοβολταϊκά πάνελ των 280W_p για ημερήσια παραγωγή έως 63kWh
• 24 2βολτες μπαταρίες RES OPzV 2120Ah@C120 για 2-3 μέρες αυτονομίας το χειμώνα
• 2 ρυθμιστές φόρτισης Victron SmartSolar MPPT 150V/100A

Δυνατότητα για τροφοδότηση τριφασικού φορτίου 24kW με τριφασική συνδεσμολογία και αντίστοιχο προγραμματισμό

Δυνατότητα για παράλληλη συνδεσμολογία έως 6 αντιστροφέων για τροφοδότηση μονοφασικού φορτίου έως 48kW

Δυνατότητα για σύνδεση συστήματος απομακρυσμένης παρακολούθησης της λειτουργίας όλου του αυτόνομου φωτοβολταϊκού συστήματος Victron Color Control GX μέσω της διαδικτυακής πύλης VRM (Victron Remote Management)

Τάση εισόδου (μπαταριών): 48V DC (38-66V)

Τάση εξόδου (τροφοδοσία φορτίων): 230V AC ±2%

Συχνότητα : 50Hz ±0,1%

Ονομαστική ισχύς : 10.000VA

Πραγματική ισχύς : 8.000W στους 25⁰C

Μέγιστη ισχύς εκκίνησης : 20.000W (τροφοδοσία μοτέρ)

Μέγιστος βαθμός απόδοσης : 96%

Δύο AC έξοδοι (outputs)

• σύνδεση του προς τροφοδότηση φορτίου του αυτόνομου φωτοβολταϊκού συστήματος στην 1
• η 2 είναι «ενεργή» μόνο όταν υπάρχει AC είσοδος (input) – υβριδικό σύστημα

Ενδείξεις για :

• υπερφόρτωση (overload)
• χαμηλή μπαταρία (low battery)
• υπερθέρμανση (temperature)

Φορτιστής μπαταριών

Διακύμανση τάσης εισόδου : 187-265V AC

Διακύμανση συχνότητας εισόδου : 45-65Hz

Μέγιστο ρεύμα φόρτισης μπαταριών : 140A

Δύο AC είσοδοι (inputs) – δυνατότητα σύνδεσης δύο γεννητριών υγρών καυσίμων ή γεννήτριας υγρών καυσίμων και ΔΕΗ : 100A max έκαστη

Ενδείξεις για :

• αρχική φόρτιση με το μέγιστο ρεύμα, ο ρυθμιστής εκμεταλλεύεται όλη την ενέργεια από το φωτοβολταϊκό (bulk)
• μπαταρία φορτισμένη κατά 80-90% (absorption)
• μπαταρία πλήρως φορτισμένη (float)

Τοποθέτηση

Σε στεγανό μέρος, σκιασμένο, με επαρκείς αεριζόμενους χώρους τριγύρω του (1 μέτρο) και επαρκή οριζόντια απόσταση από τις μπαταρίες (2 μέτρα παραδίπλα)

• Διαστάσεις : 470×350×280mm
• Βάρος : 45kg
