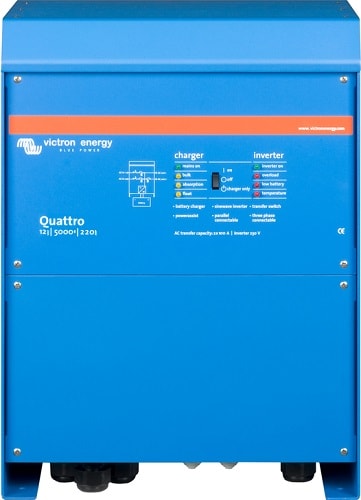

Ο μετατροπέας DC-AC/φορτιστής μπαταριών καθαρού ημιτόνου Victron Quattro 12/5000/220-100/100 είναι ιδανικός για αυτόνομο φωτοβολταϊκό πακέτο με μπαταρία στα 12V, καλύπτει ταυτόχρονη λειτουργία φορτίων 4kW συνολικά (inverter λειτουργία) και έχοντας δύο AC εισόδους των 100Α φορτίζει τη μπαταρία από γεννήτρια/ΔΕΗ με 220A DC, ενώ το υπόλοιπο ρεύμα περνάει στο φορτίο (charger λειτουργία).
Είναι κατάλληλος για ηλεκτροδότηση μόνιμης κατοικίας, επιχείρησης ή οποιουδήποτε συνολικού φορτίου 4.000W. Για παράδειγμα, συνδυάζεται με:

• 4 φωτοβολταϊκά πάνελ των 360W_p
• 6 2βολτες μπαταρίες SUNLIGHT RES SOPzS 1380Ah C120
• Ρυθμιστή φόρτισης Victron SmartSolar MPPT 150V/100A στα 12V
• για να τροφοδοτήσει φορτίο 4 kW που λειτουργεί 1 ώρα τη μέρα το χειμώνα (τριπλάσιες το καλοκαίρι) παρέχοντας 2 μέρες αυτονομίας σε περίπτωση συννεφιάς

Είναι ταυτόχρονα και φορτιστής (charger) των μπαταριών από AC πηγή, που μπορεί να είναι γεννήτρια υγρών καυσίμων ή το δίκτυο της ΔΕΗ. Η σύνδεση με το δίκτυο της ΔΕΗ μπορεί και να παραμείνει, ώστε να έχουμε υβριδικό αυτόνομο φωτοβολταϊκό σύστημα. Ο Quattro προγραμματίζεται (μέσω υπολογιστή, αντάπτορα Victron MK2/ΜΚ3 και της εφαρμογής VE.Configure) να μεταβαίνει από τη λειτουργία inverter στη λειτουργία charger όταν η μπαταρία πέφτει κάτω από μία τιμή τάσης – βάθος εκφόρτισης. Ο αντιστροφέας έχει δυνατότητα για αυτόματη εκκίνηση της γεννήτριας.

Δυνατότητα για τροφοδότηση τριφασικού φορτίου 12kW με τριφασική συνδεσμολογία και αντίστοιχο προγραμματισμό

Δυνατότητα για παράλληλη συνδεσμολογία έως 6 αντιστροφέων για τροφοδότηση μονοφασικού φορτίου έως 24kW

Δυνατότητα για σύνδεση συστήματος απομακρυσμένης παρακολούθησης της λειτουργίας όλου του αυτόνομου φωτοβολταϊκού συστήματος Victron Color Control GX μέσω της διαδικτυακής πύλης VRM (Victron Remote Management)

Inverter

Τάση εισόδου (μπαταριών): 12V DC (9,5-17V)

Τάση εξόδου (τροφοδοσία φορτίων): 230V AC ±2%

Συχνότητα : 50Hz ±0,1%

Ονομαστική ισχύς : 5.000VA

Πραγματική ισχύς : 4.000W στους 25⁰C

Μέγιστη ισχύς εκκίνησης : 10.000W (τροφοδοσία μοτέρ)

Μέγιστος βαθμός απόδοσης : 94%

Δύο AC έξοδοι (outputs)

• σύνδεση του προς τροφοδότηση φορτίου του αυτόνομου φωτοβολταϊκού συστήματος στην 1
• η 2 είναι «ενεργή» μόνο όταν υπάρχει AC είσοδος (input) – υβριδικό σύστημα

Ενδείξεις για :

• υπερφόρτωση (overload)
• χαμηλή μπαταρία (low battery)
• υπερθέρμανση (temperature)

Φορτιστής μπαταριών

Διακύμανση τάσης εισόδου : 187-265V AC

Διακύμανση συχνότητας εισόδου : 45-65Hz

Μέγιστο ρεύμα φόρτισης μπαταριών : 220A

Δύο AC είσοδοι (inputs) – δυνατότητα σύνδεσης δύο γεννητριών υγρών καυσίμων ή γεννήτριας υγρών καυσίμων και ΔΕΗ : 100A max έκαστη

Ενδείξεις για :

• αρχική φόρτιση με το μέγιστο ρεύμα, ο ρυθμιστής εκμεταλλεύεται όλη την ενέργεια από το φωτοβολταϊκό (bulk)
• μπαταρία φορτισμένη κατά 80-90% (absorption)
• μπαταρία πλήρως φορτισμένη (float)

Τοποθέτηση

Σε στεγανό μέρος, σκιασμένο, με επαρκείς αεριζόμενους χώρους τριγύρω του (1 μέτρο) και επαρκή οριζόντια απόσταση από τις μπαταρίες (2 μέτρα παραδίπλα)

• Διαστάσεις : 470×350×280mm
• Βάρος : 34kg
