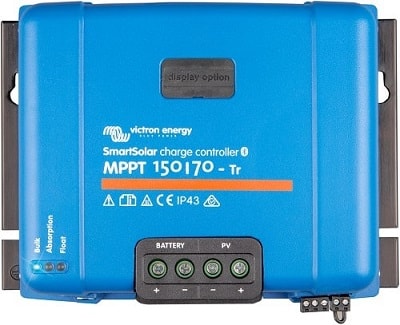

Victron SmartSolar 70A 150V MPPT Tr
Ο ηλιακός ρυθμιστής φόρτισης (solar charge controller) Victron SmartSolar MPPT 150/70-Tr είναι ιδανικός για αυτόνομα φωτοβολταϊκά πακέτα με 6 πάνελ των 320Wp στα 24V και μέχρι 15 πάνελ των 280Wp στα 48V μπαταρία.
Χρήση αλγορίθμου MPPT για μέγιστη απορρόφηση ενέργειας από το φωτοβολταϊκό στις εκάστοτε συνθήκες ηλιοφάνειας. 30% περισσότερη ενέργεια από τον ήλιο σε σχέση με τους PWM ρυθμιστές φόρτισης.
Φόρτιση των μπαταριών φωτοβολταϊκών βαθιάς εκφόρτισης σε τρία στάδια:
- Bulk – αρχική φόρτιση με το μέγιστο ρεύμα, ο ρυθμιστής εκμεταλλεύεται όλη την ενέργεια από το φωτοβολταϊκό
- Absorption – μπαταρία φορτισμένη στο 80-90%
- Float – μπαταρία πλήρως φορτισμένη
Δυνατότητα προγραμματισμού λειτουργίας εξισορρόπησης (equalization) των μπαταριών για μεγιστοποίηση της διάρκειας ζωής τους
Είσοδος VE.Direct καλωδίου - δυνατότητα σύνδεσης Victron Battery Monitor, MPPT Control, Color Control GX
Bluetooth - απεικόνιση των δεδομένων φόρτισης και δυνατότητα ρυθμίσεων μέσω smartphone και της εφαρμογής VictronConnect
Δυνατότητα προσαρμογής οθόνης ενδείξεων
Συνδυάζεται ιδανικά με:
Για μπαταρία στα 48V:
- 12-15 (4-5 παράλληλες τριάδες) φωτοβολταϊκά πάνελ των 280/285Wp ή 9-12 (3-4 παράλληλες τριάδες) πάνελ των 310/320Wp
- 24 2βολτες μπαταρίες φωτοβολταϊκών βαθιάς εκφόρτισης SOPzS 605/720/850Ah@C120 ή SOPzV 565/710/850Ah@C120 για 2-3 μέρες αυτονομία το χειμώνα
- Αντιστροφέα αυτόνομου φωτοβολταϊκού Victron Phoenix/Multiplus 3.000/5.000VA στα 48V
Για μπαταρία στα 24V:
- 6 (2 παράλληλες τριάδες) φωτοβολταϊκά πάνελ των 280/285/310/320/360Wp
- 12 2βολτες μπαταρίες φωτοβολταϊκών βαθιάς εκφόρτισης SOPzS 605/720/850Ah@C120 ή SOPzV 565/710/850Ah@C120 για 2-3 μέρες αυτονομία το χειμώνα
- Αντιστροφέα αυτόνομου φωτοβολταϊκού Victron Phoenix/Multiplus 3.000/5.000VA
Μέγιστο ρεύμα φόρτισης : 70A στα 12V/24V/36V/48V
Μέγιστη ισχύς φωτοβολταϊκού στα 12V : 1.000W
Μέγιστη ισχύς φωτοβολταϊκού στα 24V : 2.000W
Μέγιστη ισχύς φωτοβολταϊκού στα 36V : 3.000W
Μέγιστη ισχύς φωτοβολταϊκού στα 48V : 4.000W
Μέγιστη τάση (ανοικτοκύκλωσης) φωτοβολταϊκού : 150V
Μέγιστο ρεύμα (βραχυκύκλωσης) φωτοβολταϊκού : 50A
Μέγιστος βαθμός απόδοσης : 98%
Absorption τιμή τάσης μπαταριών : 14,4V/28,8V/43,2V/57,6V
Float τιμή τάσης μπαταριών : 13,8V/27,6V/41,4V/55,2V
Equalization τιμή τάσης μπαταριών : 16,2V/32,4V/48,6V/64,8V
Διαστάσεις : 185×250×95mm
Βάρος : 3 kg
Βαθμός προστασίας : IP43
|
Σύνδεση με τη μπαταρία
|
||
| Προτεινόμενη DC ασφάλεια (στο θετικό ακροδέκτη) | 80 - 100 A | |
| Προτεινόμενη διατομή καλωδίου ανά ακροδέκτη (H01N2-D) | 2,5 m | 25 mm2 |
| 24 V | ||
| πτώση τάσης <2% | ||
