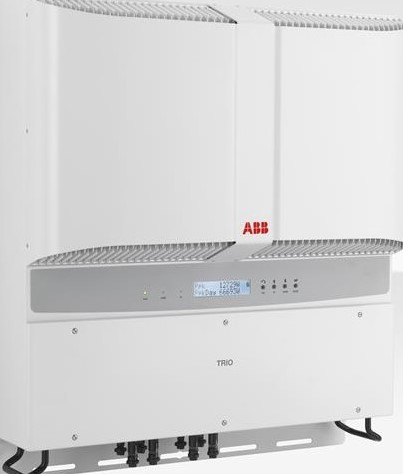

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (grid-tied inverter) ABB PVI-12.5-TL-OUTD-S είναι ιδανικός για φωτοβολταϊκό πακέτο net metering συμψηφισμού παραγόμενης καταναλισκόμενης ενέργειας 12,5kW και διαθέτει ενσωματωμένο DC διακόπτη.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων

Δυνατότητα σύνδεσης 2 string ανά MPPT είσοδο

Παράδειγμα 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12,5kW_p σε ταράτσα
• 2 string από 20 πάνελ των 310W_p στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.750 kWh περίπου

Παράδειγμα 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12,5kW_p σε στέγη με δύο προσανατολισμούς, νοτιοανατολικό και νοτιοδυτικό
• 2 string από 20 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό, στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.750 kWh περίπου

Παράδειγμα 3^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 25kW_p σε στέγη με 4 προσανατολισμούς – χρήση 2 ABB PVI-12.5-TL-OUTD-S, 4 MPPTs
• 4 string από 20 πάνελ των 310W_p, ένα σε κάθε προσανατολισμό, στις 4 MPPT εισόδους των 2 inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 37.500 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς εισόδου για κάθε MPPT : 8.000W_p

Ονομαστική DC ισχύς εισόδου (φωτοβολταϊκού συνολικά) : 12.800W_p

Μέγιστη τάση εισόδου : 900V

Εύρος τάσεων λειτουργίας : 0,7×Τάση εκκίνησης έως 850V

Ονομαστική τάση λειτουργίας : 580V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 360V (προσαρμόσιμη από 250 έως 500V)

Αριθμός MPPT εισόδων : 2

Αριθμός string ανά MPPT είσοδο : 2

Μέγιστο ρεύμα εισόδου για κάθε MPPT είσοδο : 18Α

Μέγιστο ρεύμα βραχυκύκλωσης για κάθε MPPT είσοδο : 22Α

Έξοδος (AC)

Μέγιστη φαινόμενη ισχύς : 13.800VA

Μέγιστη ενεργός ισχύς : 13.800W

Τάση : 400V

Εύρος τάσης λειτουργίας : 320-480V

Συχνότητα : 50±3Hz

Μέγιστο ρεύμα : 20A

Ολική αρμονική παραμόρφωση ρεύματος (THD) : <2%

Μέγιστος βαθμός απόδοσης : 97,8%

Διαστάσεις : 716×645×224mm

Βάρος : <41kg

Βαθμός προστασίας από περιβαλλοντικές συνθήκες : IP65

Εύρος θερμοκρασιών λειτουργίας : -25^oC έως +60^οC

Με DC διακόπτη
