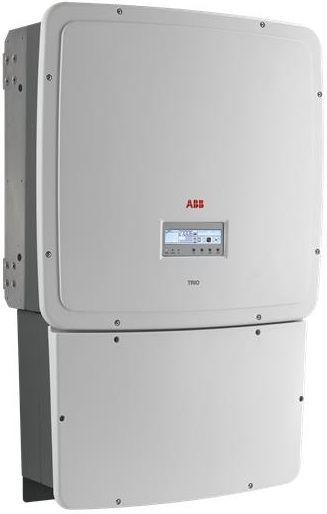

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (on-grid inverter) ABB TRIO-20.0-TL-OUTD-S2F-400 είναι ιδανικός για φωτοβολταϊκό πακέτο net metering ενεργειακού συμψηφισμού 20kW και διαθέτει ενσωματωμένους DC και AC διακόπτες και ασφάλειες.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων.

Δυνατότητα σύνδεσης 4 string ανά MPPT είσοδο.

Παράδειγμα 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 20kW_p σε ταράτσα
• 2 string από 16 πάνελ των 320W_p στη μία MPPT είσοδο του inverter και 2 string από 15 πάνελ των 320W_p στην άλλη MPPT είσοδο του inverter (σύνολο 62)
• Ετήσια παραγωγή ενέργειας 30.000 kWh περίπου

Παράδειγμα 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 40kW_p σε ταράτσα
• 2 string από 16 πάνελ των 320W_p στη μία MPPT είσοδο του inverter και 2 string από 15 πάνελ των 320W_p στην άλλη MPPT είσοδο του inverter και αυτό για κάθε inverter (σύνολο 124 πάνελ) – 2 ABB TRIO-20.0-TL-OUTD-S2F-400, 4 MPPTs
• Ετήσια παραγωγή ενέργειας 60.000 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς εισόδου για κάθε MPPT : 12.000W_p

Ονομαστική DC ισχύς εισόδου (φωτοβολταϊκού συνολικά) : 20.750W_p

Μέγιστη τάση εισόδου : 1000V

Εύρος τάσεων λειτουργίας : 0,7×Τάση εκκίνησης έως 950V

Ονομαστική τάση λειτουργίας : 620V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 430V (προσαρμόσιμη από 250 έως 500V)

Αριθμός MPPT εισόδων : 2

Αριθμός string ανά MPPT είσοδο : 4

Μέγιστο ρεύμα εισόδου για κάθε MPPT είσοδο : 25Α

Μέγιστο ρεύμα βραχυκύκλωσης για κάθε MPPT είσοδο : 30Α

Έξοδος (AC)

Μέγιστη φαινόμενη ισχύς : 22.200VA

Μέγιστη ενεργός ισχύς : 22.000W

Τάση : 400V

Εύρος τάσης λειτουργίας : 320-480V

Συχνότητα : 50±3Hz

Μέγιστο ρεύμα : 33A

Ολική αρμονική παραμόρφωση ρεύματος (THD) : <3%

Μέγιστος βαθμός απόδοσης : 98,2%

Διαστάσεις : 1061×702×292mm

Βάρος : <70kg

Βαθμός προστασίας από περιβαλλοντικές συνθήκες : IP65

Εύρος θερμοκρασιών λειτουργίας : -25^oC έως +60^οC

Με DC+AC διακόπτες και ασφάλειες
