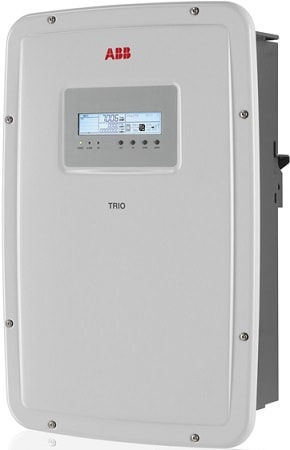

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (on-grid inverter) ABB TRIO-8.5-TL-OUTD-400 είναι ιδανικός για φωτοβολταϊκό πακέτο net metering ενεργειακού συμψηφισμού 8,5kW.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων.

Παράδειγμα 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 8,5kW_p σε ταράτσα
• 2 string από 14 πάνελ των 305W_p στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 12.750 kWh περίπου

Παράδειγμα 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 8,5kW_p σε δίρριχτη στέγη
• 2 string από 14 πάνελ των 305W_p, ένα σε κάθε προσανατολισμό της στέγης, στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 12.750 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς εισόδου ανά MPPT είσοδο : 4.800W_p

Ονομαστική (συνολική) ισχύς εισόδου : 8.700W_p

Μέγιστη τάση εισόδου : 1000V

Εύρος τάσεων λειτουργίας : 0,7×Τάση εκκίνησης έως 950V

Ονομαστική τάση λειτουργίας : 620V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 350V (προσαρμόσιμη από 200 έως 500V)

Αριθμός MPPT εισόδων : 2

Μέγιστο ρεύμα εισόδου συνολικό/ανά MPPT είσοδο : 30Α/15Α

Μέγιστο ρεύμα βραχυκύκλωσης για κάθε MPPT είσοδο : 20Α

Έξοδος (AC)

Μέγιστη φαινόμενη ισχύς : 8.500VA

Μέγιστη ενεργός ισχύς : 8.500W

Τάση : 400V

Εύρος τάσης λειτουργίας : 320-480V

Συχνότητα : 50±3Hz

Μέγιστο ρεύμα : 14,5A

Ολική αρμονική παραμόρφωση ρεύματος (THD) : <2%

Μέγιστος βαθμός απόδοσης : 98%

Συντελεστής ισχύος : ±0,8@max8,5kVA

Διαστάσεις : 641×429×220mm

Βάρος : 28kg

Βαθμός προστασίας από περιβαλλοντικές συνθήκες : IP65

Εύρος θερμοκρασιών λειτουργίας : -25^oC έως +60^οC

Χωρίς DC διακόπτη
