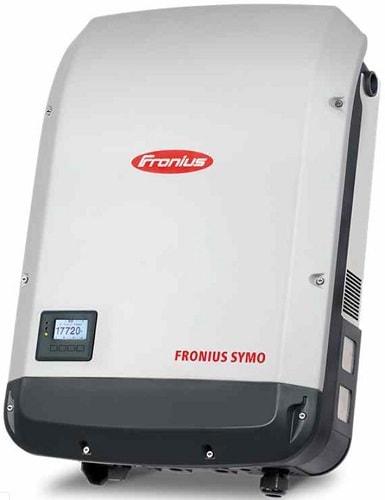

Fronius Symo 17.5-3-M
Ο τριφασικός διασυνδεδεμένος αντιστροφέας (grid-connected inverter) Fronius Symo 17.5-3-M είναι ιδανικός για φωτοβολταϊκό πακέτο net metering ιδιοκατανάλωσης 17,5kW.
Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων
Δυνατότητα σύνδεσης 3 string ανά MPPT είσοδο
Παράδειγμα εφαρμογής 1o
- Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 17,5kWp σε ταράτσα
- 4 string από 16 πάνελ των 280Wp, 2 σε κάθε MPPT είσοδο του inverter
- Ετήσια παραγωγή ενέργειας 26.000 kWh περίπου
Παράδειγμα εφαρμογής 2o
- Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 35kWp σε ταράτσα
- 8 string από 16 πάνελ των 280Wp, 2 σε κάθε MPPT είσοδο των inverter – 2 Fronius Symo5-3-M, 4 MPPTs
- Ετήσια παραγωγή ενέργειας 52.000 kWh περίπου
Είσοδος (DC)
Μέγιστη ισχύς φωτοβολταϊκού : 26.300Wp
Μέγιστη τάση εισόδου : 1.000V
Εύρος MPPT τάσεων λειτουργίας : 370-800V
Ονομαστική τάση λειτουργίας : 600V
Ελάχιστη τάση εισόδου : 200V
Τάση εκκίνησης : 200V
Αριθμός MPPT εισόδων : 2 (A,B)
Αριθμός string ανά MPPT είσοδο : 3
Μέγιστο ρεύμα εισόδου : 33A (είσοδος Α), 27Α (είσοδος B)
Μέγιστο ρεύμα βραχυκύκλωσης : 49,5A (είσοδος Α), 40,5Α (είσοδος B)
Έξοδος (AC)
Ονομαστική ισχύς : 17.500W
Μέγιστη ισχύς : 17.500VA
Τάση : 400V
Συχνότητα : 50±5Hz
Ονομαστικό ρεύμα : 25,3A
Μέγιστος βαθμός απόδοσης : 98,1%
Χωρίς μετασχηματιστή απομόνωσης
Ολική αρμονική παραμόρφωση ρεύματος (THD) : 1,5%
Διαστάσεις : 725×510×225mm
Βάρος : 43,4kg
Βαθμός προστασίας : IP66
Εύρος θερμοκρασιών λειτουργίας : -40oC έως +60οC
