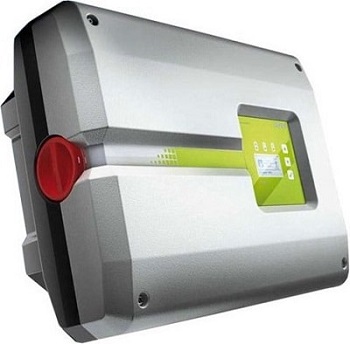

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (on-grid inverter) Kostal PIKO 12 είναι ιδανικός για φωτοβολταϊκό πακέτο net metering ενεργειακού συμψηφισμού 12kW.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων.

Παράδειγμα 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12kW_p σε ταράτσα
• 2 string από 21 πάνελ των 285W_p στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.000 kWh περίπου

Παράδειγμα 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 12kW_p σε δίρριχτη στέγη
• 2 string από 19 πάνελ των 320W_p, ένα σε κάθε προσανατολισμό της στέγης, στις δύο MPPT εισόδους του inverter αντίστοιχα
• Ετήσια παραγωγή ενέργειας 18.000 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς φωτοβολταϊκού : 18.000W_p

Ονομαστική ισχύς DC : 12.300W_p

Ονομαστική τάση : 680V

Μέγιστη τάση : 1.000V

Ελάχιστη τάση : 160V

Τάση εκκίνησης : 180V

Αριθμός MPPT εισόδων : 2

Μέγιστο ρεύμα ανά MPPT είσοδο : 18/18A (συμμετρικά string), 20/10A (ασύμμετρα)

Εύρος τάσης λειτουργίας MPPT : 180-800V

Εύρος τάσης MPPT για ονομαστική ισχύ σε λειτουργία μιάς MPPT εισόδου : 626-800V

Εύρος τάσης MPPT για ονομαστική ισχύ σε λειτουργία δύο MPPT εισόδων : 345/345-800V (συμμετρικά string), 490/250-800V (ασύμμετρα)

Έξοδος (AC)

Ονομαστική ισχύς : 12.000W

Μέγιστη ισχύς :  12.000VA

Εύρος τάσης : 184-264,5V

Εύρος συχνότητας : 47,5-51,5Hz

Μέγιστο ρεύμα : 19,3A

Ονομαστικό ρεύμα : 17,4A

Συντελεστής ισχύος : ±0,8

Μέγιστος βαθμός απόδοσης : 97,7%

Χωρίς μετασχηματιστή απομόνωσης

Μέγιστη αρμονική παραμόρφωση : 3%

Διαστάσεις : 445×580×248mm

Βάρος : 37,5kg

Βαθμός προστασίας (κατά IEC 60529) : IP65

Εύρος θερμοκρασιών λειτουργίας : -20^oC έως +60^οC
